记忆压力表型号规格，量程，精度，安装螺纹及尺寸

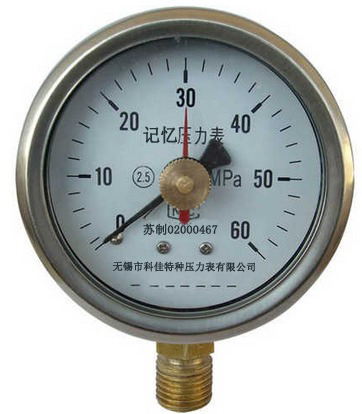

记忆压力表Y-60-J/Y100-J/Y150-J
记忆压力表主体为Ф60 Ф100 Ф150各型压力表（如普通压力表、耐震压力表等），内部加装记忆装置组成各型记忆压力表。记忆性压力表的压力指针在随着被测介质压力增大而升高的同时也带动记忆表针的上升，当随着被测介质压力减少压力指针下降时，记忆表针仍停留在原位，可以在无人的情况下，如实记录下测量现场所发生的*高压力值。记忆压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。广泛应用于石油、化工、制药机械、冶金、液压机械等工业过程压力测量。
记忆压力表技术参数
|
|
Y-60/J |
Y-100/J |
Y-150/J |
|
|
公称直径(mm) |
￠60 |
￠100 |
￠150 |
|
|
接头螺纹 |
M14×1.5；M20×1.5；G1/4；G3/8；G1/2； |
|||
|
精度等级(%) |
2.5 |
1.6 |
||
|
测量范围 (Mpa) |
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9； -0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； |
|||
|
使用环境温度(℃) |
-25℃~55℃； -40℃~70℃ |
|||
|
结构形式 |
径向无边；轴向无边（Ｚ）；轴向带前边（ZQ） 径向带后边(T)；径向带前边（TQ）；卡箍安装（U） |
|||
|
抗震等级 |
V．H．3 |
|||
|
执行标准 |
GB/T1226 |
|||
|
防护等级 |
IP54；IP65 |
|||
|
表壳材质 |
铁壳电镀 |
|||
|
接头材质 |
铜 |
|||
|
可设定范围 |
0~100%满量程； |
|||
测量范围选用原则：在测量稳定压力时，*大工作压力不应超过满量程的2/3；测量脉动压力时，*大工作压力不应超过满量程的1/2；测量高压时，*大工作压力不应超过测量上限值的3/5。一般被测压力的*小值应不低于仪表测量上限值的1/3。
精确度等级选用原则：选用压力表*大####值误差应小于生产工艺允许的*大绝值误差；一般来说，所选用的仪表精确度等级越高，则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
使用与维护 :
1.仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
2.仪表使用宜在周围环境温度为-25~55℃。
3.使用工作环境振动频率<25HZ，振幅不大于1mm。
4.仪表使用范围，应在上限的1/3～2/3之间。
5.在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。
6.仪表应经常进行检定（至少每六个月一次 ）
7.需用测量腐蚀性介质的仪表，在订货时应注明要求条件。
公司可为用户提供合理的产品选型方案，享受*实惠的产品价格。同时可根据用户需要，设计、制造特殊用途的压力表产品，产品三包期一年。
